Торцевое уплотнение BS 155 (bt-fn)

Описание торцевого уплотнения BS 155

Механическое торцевое уплотнение BS 155 для вала насоса взаимозаменяемо с Burgmann BT-FN, AES T04, Roten 3, NS-1, ZY 155, TU 155, SNFN/SNFNA. Уплотнение имеет коническую пружину.

Пример обозначения в счете: "торцевое уплотнение BS 155-18 CAR/CER/NBR", где 155 - тип, 18 - диаметр вала в миллиметрах, CAR/CER/VITON - графит по керамике, маслобензостойкая резина. Возможны и другие сочетания материалов пары трения и резины. Уплотнения есть в наличии на складе в Москве по этому адресу.

При обращении желательно представлять, есть ли в вашей среде абразивы, какая химическая агрессивность и какая у нее температура. Мы будем рады ответить на все вопросы лично по телефону 8 (499) 686-02-60.

Отдельно поставляем торцевые уплотнения для насосов Гидролюкс, например 211.№1.17.572КК и другие.

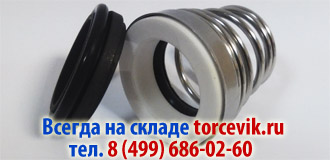

Фото торцевого уплотнения 155

Параметры среды:

  • Температура:  -20oС ~ 200oС;
  • Давление: ≤ 0.80 MPa;
  • Линейная скорость:  ≤ 10 м/с;
  • Где используется:  водяные насосы, циркуляционные насосы в промышленности и ЖКХ;

Возможные материалы BS155:

  • Вращающаяся часть: керамика, карбид кремния, карбид вольфрама;
  • Неподвижное кольцо: графит, карбид кремния, карбид вольфрама;
  • Вторичные уплотнения: NBR/EPDM/VITON;
  • Пружина: SS304/SS316.

Применяется в насосах

  • Calpeda nmm 2/a/a, NM50/25BE, NM65/12 Е/А, nmu100/20be и др.;
  • Lowara - CEA120, Calpeda (NM, MXH, GXC/GXV, MPC);
  • Pedrolo (CP 170-250, INOX, JSW3, MC3, MK, PQ 70-300, CP 25, F, PQ 3000, PQA, PK 90-300, PLURIJET 90-130-200), Ebara (CDX, 2CDX, CDXM) ;
  • ЦНСГ 2-100-5 прочие отечественные и заграничные насосы.

Размеры торцевого уплотнения

Таблица для подбора уплотнения 155 под посадочные места (*L1 указана в сжатом состоянии).
Модель d1 d3 d2 L1* L2
BS155-10 10 20 18,1 20,5 5,5
BS155-11 11 22 20,6 23,5 5,5
BS155-12 12 22 20,6 23,5 5,5
BS155-13 13 25 23,1 28 6
BS155-14 14 25 23,1 28 6
BS155-15 15 29 26,9 30 7
BS155-16 16 29 26,9 30 7
BS155-17 17 29 26,9 30 7
BS155-18 18 33 30,9 32 8
BS155-19 19 33 30,9 33 8
BS155-20 20 33 30,9 33 8
BS155-21 21 38 35,4 33 8
BS155-22 22 38 35,4 33 8
BS155-23 23 38 35,4 35 8
BS155-24 24 38 35,4 35 8
BS155-25 25 40 38,2 35,5 8,5
BS155-28 28 46 43,3 39 9
BS155-29 29 46 43,3 39 9
BS155-30 30 46 43,3 39 9
BS155-32 32 46 43,3 39 9
BS155-33 33 50 53,5 50,5 11,5
BS155-35 35 50 53,5 50,5 11,5
BS155-38 38 60,5 60,5 50,5 11,5
BS155-40 40 60,5 60,5 50,5 11,5

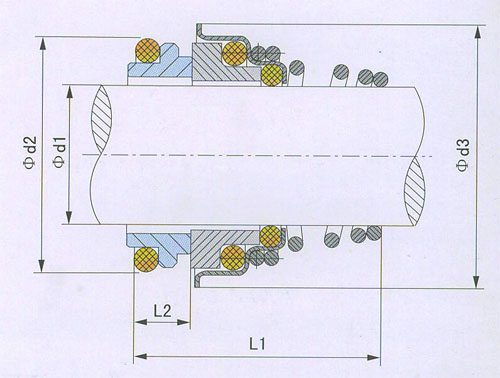

Чертеж уплотнения типа 155

Обозначения по Roten для насосов Calpeda

Если вы подыскиваете торцевое уплотнение для насоса Calpeda, то в вашей документации есть одна из следующих маркировок:

  • Roten 3 D.12 X6H62V6
  • Roten 3 D.18 X6H62V6
  • Roten 3 D.20 X6H62V6
  • Roten 3 D.24 X6H62V6
  • Roten 3 D.32 X6X62V6
  • Roten 3 D.40 X6X62V6

Звоните - 8 (499) 686-02-60! Выгода по цене будет очевидна.
