Выбор торцевого уплотнения по образцу

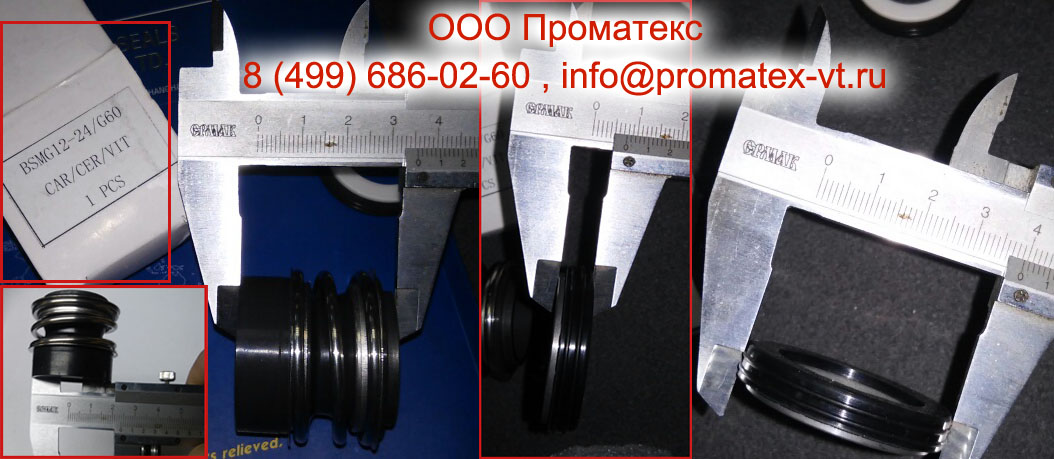

Для сверки размеров вам потребуется штангенциркуль и образец уплотнения, который всегда состоит из двух частей:
- часть с пружиной, снятая с вала,
- неподвижное кольцо, которое достается из корпуса насоса (его часто забывают вытащить). Одной и той же части с пружиной могут соответствовать разные неподвижные кольца, поэтому его важно не забыть достать! Маркировка, которую вы списали с части с пружиной, НЕ относится к неподвижному кольцу!
Итак, чтобы узнать наличие уплотнения на складе, нужно выяснить его полную маркировку:
- тип уплотнения (2100, MG12, MG1, 155, 301 и тд), выбирается по каталогу торцевых уплотнений - ищите похожее по фото , затем сверяйте размеры.
- Диаметр вала - измеряйте штангенциркулем сам вал. Если вал не доступен, измеряйте образец в самом узком месте по резинке. Снятый размер должен быть чуть меньше, чем диаметр вала, так как уплотнение садится на вал плотно.
- Тип неподвижного ответного кольца - на кольце ничего не написано, поэтому замеряйте внешний установочный диаметр по надетой резинке и высоту кольца от резинки до трущейся части. Сравните эти размеры с размерами из таблиц типоразмеров уплотнений (например, G6, G60, G9, G606, BT и др). ВНИМАНИЕ, в таблицах даны размеры с надетой резинкой! Если ваше кольцо рассыпалось в прах, то измеряйте посадочное место, куда оно вставлялось.
- Тип резины и материал пары трения. Если не знаете, опишите наличие абразивов (песок и др), температуру, хим. агрессивность.
В зависимости от того, какие ответы на эти вопросы мы получаем, будет выбрана та или или иная модель торцевого уплотнения.
Следует учитывать, что модель торцевого уплотнения, предназначенная для работы с нейтральными средами без абразива не будет долго работать с химически агрессивными жидкостями с абразивом, поэтому правильный выбор материалов резины и пары трения важен.
В запросах желательно указывать марку оборудования, где установлено уплотнение.
Некоторые уплотнения отличаются друг от друга только длиной в сжатом состоянии. Чтобы обеспечить взаимозаменяемость мы вытачиваем фторопластовые удлиняющие упорные втулки - и уплотнение становится универсальным - смотрите раздел переходные адаптеры.
