Торцевое уплотнение 301 (bt-ar)

Материал вращающегося кольца неразгруженного механического торцевого уплотнения 301: графит или карбид кремния (SiC);

Материал стационарного кольца: керамика (CER) или карбид кремния (SiC)

Материал эластомера (резины): NBR/EPDM/VITON;

Пружины и прочие запчасти: SS304/SS316;

Взаимозаменяемые аналоги: Burgmann BT-AR, SNAR, AESSEAL B01, Pedrollo AR 12, Vulcan 18, Cyclam type PRR, м041 (Ф12-Ф20,6-23,5), Джилекс;

Торцевое уплотнение используется в насосах и насосных станциях WILO WJ201EM, Saer, DAB, Ebara LPS, насосные станции Al-ko, Джилекс, БЦН, Marina Speroni CAM 85/25, Grundfos JP Basic 4PT, Grundfos mq 3-45, mq3-35, Aquatechnica и др. В некоторых инструкциях к насосам BS301 может называться "фибровый сальник" или "уплотняющая фибра", что является ошибкой перевода. Отметим, что под сальником может иметься ввиду Г-образная манжета, а не торцевое уплотнение, в любом случае присылайте фото вашего образца на почту info@promatex-vt.ru.

Модель d1 d3 d2 L1 L2
BS301-6 6 18 18 14 4
BS301-8S 8 18 22 15 4
BS301-8M 8 20 26 15 5,5
BS301-8L 8 24 26 15 5,5
BS301-10 10 24 26 21 8
BS301-11 11 24 26 21 8
BS301-12 12 24 26 21 8
BS301-13 13 24 26 19,5 8
BS301-13L 13 28 28 21 8
BS301-13H 13 32 29,5 30,5 8
BS301-14 14 28 28,5 21 8
BS301-14L 14 32 29,5 21 8
BS301-15S 15 28 30 21 8
BS301-15M 15 32 29,5 21 8
BS301-15L 15 39 38 21 8
BS301-16S 16 28 30 21 8
BS301-16M 16 32 29,5 21 8
BS301-16L 16 39 38 21 8
BS301-16H 16 32 30 31 10
BS301-17 17 39 42 21 8
BS301-18 18 39 42 21 8
BS301-19 19 39 42 21 8
BS301-20 20 39 42 21 8
BS301-20L 20 42 45 23 10
BS301-22S 22 36 45 26,5 10
BS301-22L 22 42 45 23 10
BS301-23 23 47 50 23,5 10
BS301-24 24 47 50 23,5 10
BS301-25 25 42 50 23,5 10
BS301-25L 25 47 50 23,5 10
BS301-26 26 47 50 23,5 10
BS301-27 27 47 50 23,5 10
BS301-28 28 54 57 25 10
BS301-30 30 54 57 25 10
BS301-32 32 54 57 25 10
BS301-35 35 60 63 26 10
BS301-38 38 65 68 30 12
BS301-40 40 65 68 30 12
BS301-45 45 70 73 32 12
BS301-50 50 85 88 38 15
BS301-55 55 85 88 38 15
BS301-60 60 105 110 45 15
Давление Скорость Температура Среда
до 0.5 МПадо 10 м/сот -20 до +100 °CЗависит от резины, в основном вода.

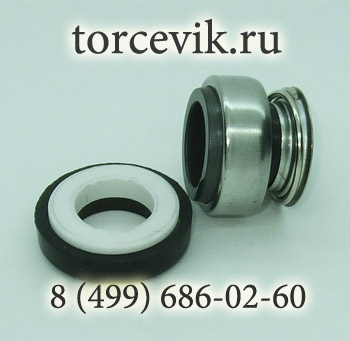

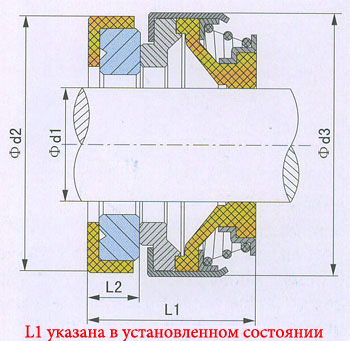

Чертеж аналога торцевого уплотнения 301 Фото аналога торцевого уплотнения BT-AR

Другие торцевые уплотнения

Если уплотнение BS301 не то, что вы искали, кликните на изображения ниже или переходите в полный каталог.

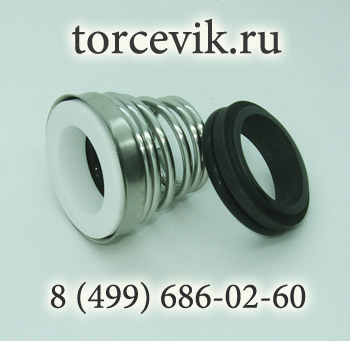

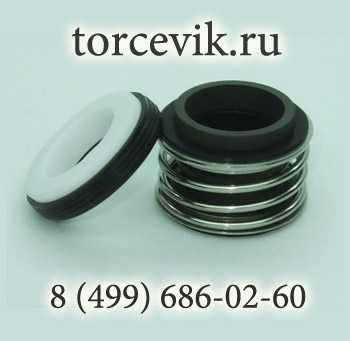

Торцевое уплотнение 155 (аналог BT-FN) Фото аналога торцевого уплотнения MG1
