Торцевое уплотнение 502

Материал вращающегося кольца эластомерного сильфонного торцевого уплотнения 502: Carbon/SiC/TC

Материал стационарного кольца: Ceramic/SiC/TC

Материал вторичного уплотнения: VITON/NBR/EPDM

Пружины и прочие запчасти: SUS304/SUS316

Давление Скорость Температура Среда
до 1.2 МПаДо 12 м/с от -30 до +200 °C Вода, масло, слабо агрессивные жидкости

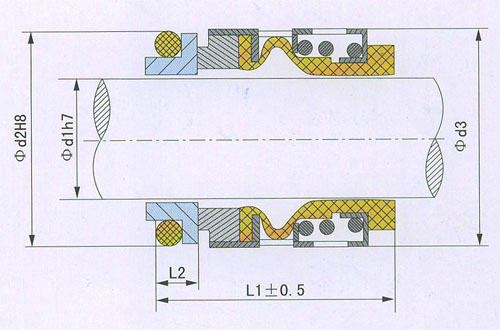

Чертеж механического уплотнения 502 с размерами
Модель d1 d3 d2 L1 L2
BS502-14 14 24 25 35 12,5
BS502-16 16 26 27 35 12,5
BS502-18 18 32 33 37,5 13,5
BS502-20 20 34 35 37,5 13,5
BS502-22 22 36 37 37,5 13,5
BS502-24 24 38 39 40 13,3
BS502-25 25 39 40 40 13
BS502-28 28 42 43 42,5 12,5
BS502-30 30 44 45 42,5 12
BS502-32 32 46 48 42,5 12
BS502-35 35 49 50 42,5 12
BS502-38 38 54 56 45 13
BS502-40 40 56 58 45 13
BS502-45 45 61 63 45 13
BS502-50 50 66 70 47,5 13,5
BS502-55 55 71 75 47,5 13,5
BS502-60 60 80 80 52,5 13,5
BS502-70 70 89 92 60 14,5
BS502-80 80 104 105 60 15
