Торцевое уплотнение 58U,59U (251/153)

Изображение механического торцевого уплотнения 58U, 59U (251/153) с размерами под посадочные места.

Материалы частей торцевого уплотнения:

  • Вращающейся части: Carbon / Sic / TC
  • Стационарного кольца: Ceramic / Sic / TC
  • Вторичные уплотнения: NBR / Viton / EPDM / PTFE
  • Пружины и прочие части: SS316 / SS304
  • Аналоги: Герметика 153, John Crane 58u,59u
Давление Скорость Температура Среда
1.7 МПа25 м/сот -20 до 200 °C Химически активные жидкости, продукты нефтепереработки, вода, конденсат, жидкости пищевого производства, загрязненные воды и отходы производства, жидкости на производстве лекарств.

Другое название - NV-1 (в некоторых случаях NV-3).

Уплотнение 58U (BO seat) (другое обозначение тип 251) и 59U (BP seat) (другое обозначение тип 153) являются многопружинными механическими торцевыми уплотнениями для валов насосов и прочих агрегатов, где требуется максимально минимизировать утечки среды. Уплотнения 58U и 59U полностью отвечают стандартам DIN 24960/EN 12756. Торцевые уплотнения соответствуют требованиям Международного Стандарта ISO 3069, Европейским Стандартам EN 12756, DIN 24960, и BS 5257 1975. Соответствует API 610 технические характеристики. Гидравлически разгруженное исполнение позволяет уплотнению работать при высоких давлениях. Мы поставляем аналоги John Crane - BS 58U, 59U. Другое название - торцевое уплотнение 251.

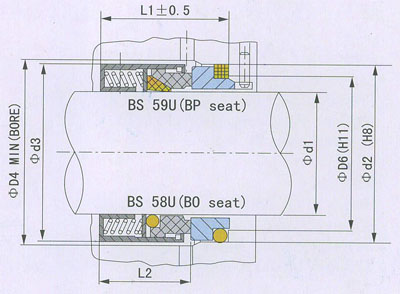

Чертеж механического торцевого уплотнения 58U, 59U с размерами под посадочные места
Основные размеры торцевого уплотнения 58U,59U
d1 d3 D4 L1 L2 D6 d2
14 24 26 35 23 21 25
16 26 28 35 23 23 27
18 32 34 37,5 24 27 33
20 34 36 37,5 24 29 35
22 36 38 37,5 24 31 37
24 38 40 40 26,7 33 39
25 39 41 40 27 34 40
28 42 44 42,5 30 37 43
30 44 46 42,5 30,5 39 45
32 46 48 42,5 30,5 42 48
33 47 49 42,5 30,5 42 48
35 49 51 42,5 30,5 44 50
38 54 58 45 32 49 56
40 56 60 45 32 51 58
43 59 63 45 32 54 61
45 61 65 45 32 56 63
48 64 68 45 32 59 66
50 66 70 47,5 34 62 70
53 69 73 47,5 34 65 73
55 71 75 47,5 34 67 75
58 78 83 52,5 39 70 78
60 80 85 52,5 39 72 80
63 83 88 52,5 39 75 83
65 85 90 52,5 39 77 85
68 88 93 52,5 39 81 90
70 90 95 60 45,5 83 92
75 95 104 60 45,5 88 97
80 104 109 60 45 95 105
85 109 114 60 45 100 110
90 114 119 65 50 105 115
95 119 124 65 50 110 120
100 124 129 65 50 115 125
