Торцевое уплотнение BS M74D

Материал вращающегося кольца: Carbon/SiC/TC

Материал стационарного кольца: Ceramic/SiC/TC

Материал вторичного уплотнения: NBR/EPDM/VITON

Пружины и прочие запчасти: SS304/SS316

Давление Скорость Температура Среда
До 1 МПаДо 10 м/с от -20 до +180 °CСточные воды, грязная вода со взвесями, слабо агрессивные жидкости с твердыми частицами

Неразруженное двойное торцевое уплотнение типа M74D для насосов и другого оборудования (взаимозаменяемо с Burgmann M74D). Общепромышленное торцевое уплотнение BS M74D предназначается для насосов, работающих с легковоспламеняющихся, токсичных средах. Двойное уплотнение применяется если нужно обеспечить работу при повышенных давлениях.

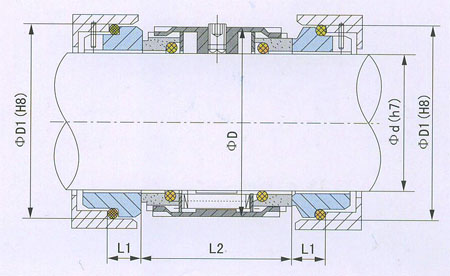

Чертеж аналога торцевого уплотнения m74d
Модель d D D1 L1 L2
BSM74D-18 18 33 33 11,5 38
BSM74D-20 20 35 35 11,5 38
BSM74D-22 22 37 37 11,5 38
BSM74D-24 24 39 39 11,5 38
BSM74D-25 25 40 40 11,5 38
BSM74D-28 28 43 43 11,5 39
BSM74D-30 30 45 45 11,5 39
BSM74D-32 32 47 48 11,5 39
BSM74D-33 33 48 48 11,5 39
BSM74D-35 35 50 50 11,5 39
BSM74D-38 38 55 56 14 41
BSM74D-40 40 57 58 14 42
BSM74D-43 43 60 61 14 42
BSM74D-45 45 62 63 14 42
BSM74D-48 48 65 66 14 42
BSM74D-50 50 67 70 15 43
BSM74D-53 53 70 73 15 43
BSM74D-55 55 72 75 15 43
BSM74D-58 58 79 78 15 56
BSM74D-60 60 81 80 15 56
BSM74D-63 63 84 83 15 55
BSM74D-65 65 86 85 15 55
BSM74D-68 68 89 90 18 55
BSM74D-70 70 91 92 18 56
BSM74D-75 75 99 97 18 56
BSM74D-80 80 104 105 18,2 56
BSM74D-85 85 109 110 18,2 56
BSM74D-90 90 114 115 18,2 56
BSM74D-95 95 119 120 17,2 56
BSM74D-100 100 124 125 17,2 56
