Торцевое уплотнение 2100

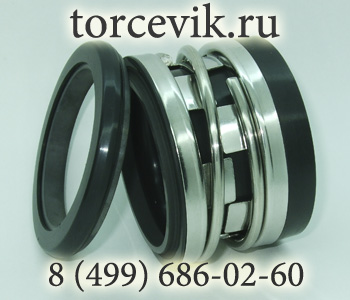

Фото торцевого уплотнения 2100 В наличии !

Мы предлагаем вам приобрести торцевое уплотнение BS 2100 (другие названия: SN 2100, tu 2100, t2100, SN2100) - аналог модульного торцевого уплотнения John Crane 2100 для вала. Пример запроса: "требуется John Crane 33mm t2100k/gr1c1/m" - тут указаны все необходимые параметры торцевого уплотнения - длина, форма неподвижного кольца, материалы пар трения и сильфона, а также диаметр вала. Другой вариант обозначения: "John Crane int 0380k", "John Crane int-0250-s" или "John Crane int0400k", где вторая и третья цифра - диаметр вала.

Данное уплотнение ставится на иностранные и отечественные насосы и прочее оборудование, которое используется в пищевой, химической промышленности, в нефтедобывающей отрасли, при перекачке воды со взвесями и без них, при перекачке сточных вод, при производстве лекарств и в других сферах.

Краткая характеристика уплотнения

Давление, МПа Вторичные уплотнения Пары трения Диаметры вала, мм
1.6 Резина/ЕПДМ/Витон Графит/Керамика (aar1c1), графит по карбиду кремния (aar1s1), карбид по карбиду кремния (aas1s1). 10-100 мм

Где используется торцовое уплотнение 2100:

  • Иностранные насосы: KSB, WILO, Lowara, INOXPA, VOGEL PUMPEN, ALFA-LAVAL, Calpeda, Grundfos, Ebara
  • Отечественные насосы: ОНЦ, СНЦ, ОНЦс, ВВН, ВК, ВКс, ГНОМ, К, КМ, КМШ, КМЛ, ЛМ, НДв, НДС, Н1В, А1 2ВВ, Ш, НМШ, ЦМФ, Х, АХ, ХМ, ХМс, СЦЛ, СВН, СМ, СД, СДВ, РПА, ОНЛ

Торцевое уплотнение BS2100 с пружиной и резиновым сильфоном полностью взаимозаменяемо c аналогами John Crane 2100.

При обращении желательно знать какой тип жидкости будет взаимодействовать с уплотнением, при каких температурах, давлениях и скоростях вращения вала работало предыдущее торцевое уплотнение John Crane 2100. Также следует знать размеры посадочных мест на валу и в корпусе, которые можно сверить с таблицей 1 ниже. Мы поможем вам выбрать подходящее торцевое уплотнение не зависимо от того, на сколько повреждено предыдущее, даже если вы не знаете маркировку оборудования, но это может увеличить сроки.

Мы поддерживаем в наличии на складе аналоги торцевого уплотнения Джон Крэйн 2100, так что если вам требуется срочный ремонт вашего оборудования, то счет будет идти на часы и дни, а не на недели и месяцы в ожидании поставки запасной части под заказ из-за границы. Другое название этого уплотнения "тип 214".

Размеры торцевого уплотнения John Crane 2100

Ниже приведены таблицы с геометрическими характеристиками уплотнения John Crane 2100 из каталога торцевых уплотнений и его чертеж с основными размерами в зависимости от диаметра вала (все размеры даны в миллиметрах):

Изображение размеров из таблицы 1 на схеме торцевого уплотнения 2100
Таблица 1. Характерные размеры для подбора торцевого уплотнения тип 2100
Наименование d1 d3 d2 L1 L2 L3 L4
BS2100-10 10 20 21 5 15,2 27,7 35,2
BS2100-12 12 22 23 6 15,2 26,7 34,2
BS2100-14 14 24 25 6 15,2 29,2 34,2
BS2100-15 15 25 26 6 15,2 29,2 34,2
BS2100-16 16 26 27 6 15,2 29,2 34,2
BS2100-18 18 32 33 6 20,2 31,7 39,2
BS2100-20 20 34 35 6 20,2 31,7 39,2
BS2100-22 22 36 37 6 20,2 31,7 39,2
BS2100-24 24 38 39 6 20,2 34,2 44,2
BS2100-25 25 39 40 6 20,2 34,2 44,2
BS2100-28 28 42 43 6 26,2 36,7 44,2
BS2100-30 30 44 45 7 26,2 35,7 43,2
BS2100-32 32 46 48 7 26,2 35,7 48,2
BS2100-33 33 47 48 7 26,2 35,7 48,2
BS2100-35 35 49 50 8 26,2 34,7 47,2
BS2100-38 38 54 56 8 30,2 37,2 47,2
BS2100-40 40 56 58 8 30,2 37,2 47,2
BS2100-43 43 59 61 8 30,2 37,2 52,2
BS2100-45 45 61 63 8 30,2 37,2 52,2
BS2100-48 48 64 66 10 30,2 35,2 50,2
BS2100-50 50 66 70 10 30,2 37,7 50,2
BS2100-53 53 69 73 10 30,2 37,7 60,2
BS2100-55 55 71 75 10 30,2 37,7 60,2
BS2100-58 58 78 78 10 33,2 42,7 60,2
BS2100-60 60 80 80 12 33,2 40,7 58,2
BS2100-63 63 83 83 12 33,2 40,7 58,2
BS2100-65 65 85 85 12 33,2 40,7 68,2
BS2100-68 68 88 90 12 33,2 40,7 68,2
BS2100-70 70 90 92 12 33,2 48,2 68,2
BS2100-75 75 99 97 12 40,2 48,2 68,2
BS2100-80 80 104 105 14 40,2 47,7 77,7
BS2100-85 85 109 110 14 40,2 47,7 77,7
BS2100-90 90 114 115 14 40,2 52,7 77,7
BS2100-95 95 119 120 14 40,2 52,7 77,7
BS2100-100 100 124 125 14 40,2 52,7 77,7
