Торцевое уплотнение BS HJ92N и HJ977GN
Данное уплотнение типа BS HJ92/HJ97 чаще всего применяется в мощных насосах, перекачивающих жидкости. Возможна установка спина-к-спине "back-to-back". Используется в насосах KSB и Grundfos NKG. Уплотнение относится к неразгруженным и является аналогом Burgmann HJ92N и модификаций. По вопросам совместимости с вашим оборудованием вы можете написать заявку на почту info@promatex-vt.ru или позвонить по телефону 8 (499) 686-02-60.
Неподвижные кольца (ответная неподвижная часть) может быть заменена на выбор любой, стандартизированной Burgmann - G9, G4, G6, G606, G13 и др.
Материалы частей торцевого уплотнения:
- Вращающейся части: Carbon (графит)/Sic (карбид кремния) / TC (карбид вольфрама)
- Стационарное кольцо: Sic/TC
- Эластомер: NBR/EPDM/VITON
- Пружины и прочие части: SS304/SS316
Торцевое уплотнение H является аналогом торцевого уплотнения Burgmann HJ92N, BV-2.

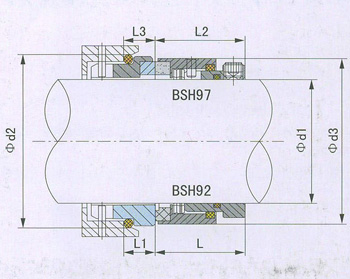

| Модель | d1 | d3 | d2 | L | L1 | L2 | L3 |
| BSH-18 | 18 | 32 | 33 | 30,5 | 7 | 28,5 | 9 |
| BSH-20 | 20 | 34 | 35 | 30,5 | 7 | 28,5 | 9 |
| BSH-22 | 22 | 36 | 37 | 30,5 | 7 | 28,5 | 9 |
| BSH-24 | 24 | 38 | 39 | 33 | 7 | 31 | 9 |
| BSH-25 | 25 | 39 | 40 | 33 | 7 | 31 | 9 |
| BSH-28 | 28 | 42 | 43 | 35,5 | 7 | 33 | 9,5 |
| BSH-30 | 30 | 44 | 45 | 35,5 | 7 | 33 | 9,5 |
| BSH-32 | 32 | 47 | 48 | 35,5 | 7 | 33 | 9,5 |
| BSH-33 | 33 | 47 | 48 | 35,5 | 7 | 33 | 9,5 |
| BSH-35 | 35 | 49 | 50 | 35,5 | 7 | 33 | 9,5 |
| BSH-38 | 38 | 54 | 56 | 37 | 8 | 34,5 | 1,5 |
| BSH-40 | 40 | 56 | 58 | 37 | 8 | 34,5 | 10,5 |
| BSH-43 | 43 | 59 | 61 | 37 | 8 | 34,5 | 10,5 |
| BSH-45 | 45 | 61 | 63 | 37 | 8 | 34,5 | 10,5 |
| BSH-48 | 48 | 64 | 66 | 37 | 8 | 34,5 | 10,5 |
| BSH-50 | 50 | 66 | 70 | 38 | 9,5 | 35,5 | 12 |
| BSH-53 | 53 | 69 | 73 | 38 | 9,5 | 35,5 | 12 |
| BSH-55 | 55 | 71 | 75 | 38 | 9,5 | 35,5 | 12 |
| BSH-58 | 58 | 78 | 78 | 42 | 10,5 | 39,5 | 13 |
| BSH-60 | 60 | 80 | 80 | 42 | 10,5 | 39,5 | 13 |
| BSH-63 | 63 | 83 | 83 | 42 | 10,5 | 39,5 | 13 |
| BSH-65 | 65 | 85 | 85 | 42 | 10,5 | 39,5 | 13 |
| BSH-68 | 68 | 88 | 90 | 41,5 | 11 | 39 | 13,5 |
| BSH-70 | 70 | 90 | 92 | 48,5 | 11,5 | 46 | 14 |
| BSH-75 | 75 | 99 | 97 | 48,5 | 11,5 | 46 | 14 |
| BSH-80 | 80 | 104 | 105 | 48,5 | 11,5 | 46 | 14 |
| BSH-85 | 85 | 109 | 110 | 48,5 | 11,5 | 46 | 14 |
| BSH-90 | 90 | 114 | 115 | 52 | 13 | 49,5 | 15,5 |
| BSH-95 | 95 | 119 | 120 | 52 | 13 | 49,5 | 15,5 |
| BSH-100 | 100 | 124 | 125 | 52 | 13 | 49,5 | 15,5 |
| Давление | Скорость | Температура | Среда |
| 2.5 МПа | 15 м/с | -20 до +220 °C | Целлюлозно-бумажная масса, сахар |
