Торцевое уплотнение M7N

Фото аналога торцевого уплотнения M7N
  • Материал вращающегося кольца: SiC (карбид кремния)/ TC (карбид вольфрама)/ Car (графит);
  • материал стационарного кольца: Car / SiC / TC;
  • материал вторичного уплотнения: VITON (Витон)/ EPDM (обычная резина) / NBR (маслобензостойкая резина);
  • металлические части выполнены из материалов: SUS304 / SUS316;
  • пружины: 17-7PH/SUS304/SUS316.

Давление Скорость Температура Среда
Меньше 1.8 МПА до 18 м/с-30 до +220 °CВода, масло, щелочи, кислоты

У нас вы можете купить неразгруженное торцевое уплотнение типа M7N (аналог Burgmann) для диаметров вала от 14 и до 100 мм. Допускается установка торцевых уплотнений M7N в тандеме для замены двойного торцевого уплотнения. Уплотнение применяется, в том числе, в насосах KSB. Для некоторых двойных уплотнений Burgmann благодаря унифицированным геометрическим размерам пар серии можно использовать пары трения M7N.

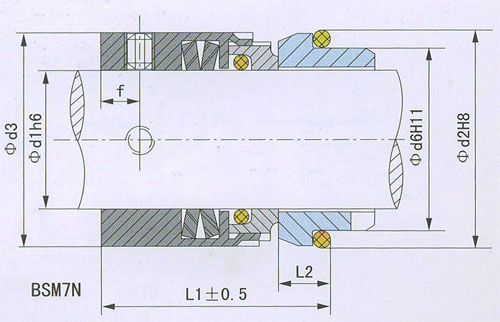

Чертеж аналога торцевого уплотнения m7n
Модель d1 d3 d6 d2 L1 L2 f
BSM7N-14 14 25 21 25 35 10 6
BSM7N-16 16 27 23 27 35 10 6
BSM7N-18 18 33 27 33 37,5 11,5 7
BSM7N-20 20 35 29 35 37,5 11,5 7
BSM7N-22 22 37 31 37 37,5 11,5 7
BSM7N-24 24 39 33 39 40 11,5 8
BSM7N-25 25 40 34 40 40 11,5 8
BSM7N-28 28 43 37 43 42,5 11,5 8
BSM7N-30 30 45 39 45 42,5 11,5 8
BSM7N-32 32 47 42 48 42,5 11,5 8
BSM7N-33 33 48 42 48 42,5 11,5 8
BSM7N-35 35 50 44 50 42,5 11,5 8
BSM7N-38 38 55 49 56 45 14 8
BSM7N-40 40 57 51 58 45 14 8
BSM7N-43 43 60 54 61 45 14 8
BSM7N-45 45 62 56 63 45 14 8
BSM7N-48 48 65 59 66 45 14 8
BSM7N-50 50 67 62 70 47,5 15 8
BSM7N-53 53 70 65 73 47,5 15 8
BSM7N-55 55 72 67 75 47,5 15 8
BSM7N-58 58 79 70 78 52,5 15 9
BSM7N-60 60 81 72 80 52,5 15 9
BSM7N-63 63 84 75 83 52,5 15 9
BSM7N-65 65 86 77 85 52,5 15 9
BSM7N-68 68 89 81 90 52,5 18 9
BSM7N-70 70 91 83 92 60 18 9
BSM7N-75 75 99 88 97 60 18 10
BSM7N-80 80 104 95 105 60 18,2 10
BSM7N-85 85 109 100 110 60 18,2 10
BSM7N-90 90 114 105 115 65 18,2 10
BSM7N-95 95 119 110 120 65 17,2 10
BSM7N-100 100 124 115 125 65 17,2 10
